Bestellen
Alle Platinen sind den folgenden drei Varianten verfügbar:
- Die fertig bestückte Platine: Die bequemste Möglichkeit, Sie müssen keine weiteren Bauteile besorgen, sparen Zeit und alles funktioniert garantiert auf Anhieb!
- Das Spar-Set: Bestehend aus der unbestückten Platine und dem zugehörigen, programmierten MIkrocontroller. Sie besorgen die übrigen Bauteile gemäß Liste beim Teilehändler Ihres Vertrauens (z.B. Reichelt, Conrad, …) und bestücken die Platine selber. Hierfür ist jedoch ein sicherer Umgang mit dem Lötkolben erforderlich und es müssen Erfahrungen im Einlöten von SMD-Bauteilen (Handling, Temperaturen, …) vorhanden sein. Daher nur für elektronisch versierte Sparfüchse empfohlen.
- Der Ersatz-Mikrocontroller: Es ist passiert, Sie haben den Mikrocontroller (warum auch immer) kaputt gemacht. Damit das nicht zur Kostenfalle wird, bieten wir den programmierten Mikrocontroller der jeweiligen Platine gegen eine Aufwandspauschale im Austausch an. Dies gilt natürlich nur, wenn Sie die entsprechende Platine zuvor gekauft haben. Gerne helfen wir Ihnen beim Einlöten, fragen Sie uns nach einem Angebot.
 |

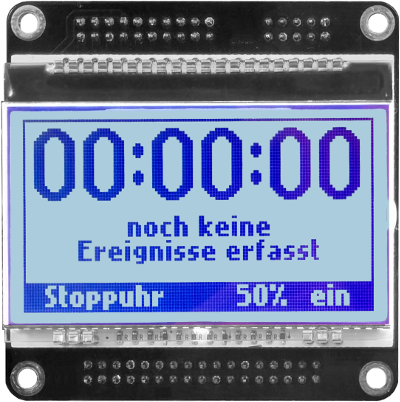

PremiumLine Steuergerät
Das Premium-Zeiterfassungssystem mit hintergrundbeleuchtetem, grafischem LCD-Display: Stoppuhr, Punktestandsanzeige, Zähler, Uhr und Thermometer in einem. Komplett Multitaskingfähig, alle Benutzereingaben werden verzögerungsfrei in Echtzeit verarbeitet. Erfasst 500 Zwischenzeiten. 4 Lichtschrankeneingänge, 2 unabhängige Großdisplayausgänge (je 100 Decoder anschließbar), Profilverwaltung, Druckerunterstützung, PC-Schnittstelle, 21 Bedientaster und ein Multifunktionsrad für Menüsteuerung, Analoger Helligkeitseingang, Master-Reset-Funktion, zahlreiche Sonderfunktionen (z.B. Bannerdruck, Sperrzeiten für Lichtschranken, Stoppuhr-Countdown, etc.) Abmessungen der Platine: 70 x 70 mm
Downloads:
Preise: |
 |

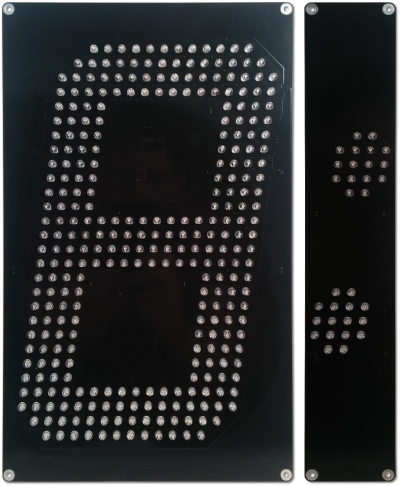

Ziffern- und Punktleistenmodul
Eine LED-Ziffer mit 308 LEDs, Ziffernhöhe 29 cm. Passend dazu die Punktleiste mit 32 LEDs, beide perfekt auch im direkten Sonnenlicht ablesbar! Das Ziffernmodul besitzt einen eigenen Bus-Decoder (Ziffer 0..5 über DIP-Schalter einstellbar) und ein eigenes, großzügig dimensioniertes Schaltnetzteil mit variabler Eingangsspannung zwischen 19 und 30 Volt. Die Punktleiste wird passiv an das links stehende Modul angeschossen. Helligkeit von Ziffer und Punktleiste über das Steuergerät dimmbar (200 Hz PWM). Abmessungen der Platine: 340 x 210 mm (Ziffer) und 340 x 60 mm (Punktleiste).
Downloads:
Preise Ziffernmodul:
Preise Punktleiste: |
 |

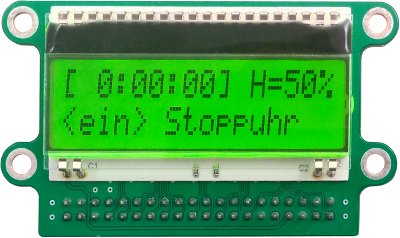

EcoLine Steuergerät
Das Zeiterfassungssystem mit hintergrundbeleuchtetem 2×16 Zeichen LCD-Display für einfache Anwendungen: Stoppuhr mit einer Zwischenzeit, Punktestandsanzeige, Zähler, Uhr und Thermometer in einem. Ein Großdiisplayausgang (50 Decoder anschließbar). Komplett Multitaskingfähig, Bedienung über 22 Bedientaster (Logiklevel, massebezogen). Abmessungen der Platine: 73 x 42 mm (mit Schraublaschen)
Downloads:
Preise: |
 |

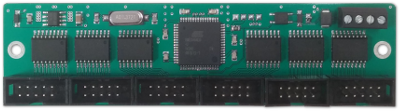

Multidecoder
Decoder für alle 6 Ziffern und 5 Punktleisten des DisplayBus. Die 47 Segmentausgänge des Moduls dürfen mit je max. 100 mA belastet werden, die Eingangsspannung des Moduls von 7-30 Volt wird dabei durchgereicht. Helligkeit über das Steuergerät dimmbar (200 Hz PWM). Abmessungen der Platine: 12,9 cm x 3,3 cm
Downloads:
Preise: |
 |

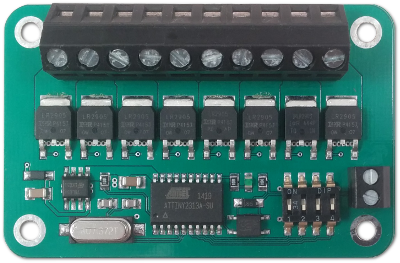

Powerdecoder
Der leistungsstarke DisplayBus-Decoder für eine 7-Segment-Ziffer und der zugehörigen Punktleiste. Die Adresse (Ziffer 0..5) ist über einen DIP-Schalter einstellbar. Jedes Segment darf mit 10 Ampere belastet werden, zusammen jedoch maximal 13 Ampere. Die Eingangsspannung des Moduls (7-30 Volt) wird dabei durchgereicht. Helligkeit über das Steuergerät dimmbar (200 Hz PWM). So können Sie riesige Großdisplays bis 390 Watt Lichtleistung pro Ziffer selber bauen! Das Modul bietet als Zusatzfunktion (über DIP-Schalter zugänglich) eine Ampel-Schaltung: Anstatt eines 7-Segment-Displays wird eine Ampel mit 8 Lampen heruntergezählt, ideal für Countdown-Ampeln. Abmessungen der Platine: 70 x 45 mm
Downloads:
Preise: |
